Тема: Основы математической обработки результатов теодолитной съёмки. Вычисление координат вершин теодолитного хода. Составление плана

1. Проверка полевых вычислений и определение поправок в измерения длин линий

_______ Камеральные работы при теодолитной съемке заключаются в вычислении координат точек теодолитного хода и в построении плана.

_______ Далее вычисляются средние значения длин линии:

_______ В каждую длину линии вводятся поправки по формуле:

_______ Поправки вводятся при:

_______ После уравнивания углов производится вычисление дирекционных углов всех сторон теодолитного хода. _______ Вычисленные дирекционные углы переводятся в румбы.

2. Связь между дирекционными углами и горизонтальными углами теодолитного хода

_______ Дирекционный угол линии последующей равен дирекционному углу линии предыдущей плюс 180⁰ минус угол вправо по ходу лежащий.

3. Обработка угловых измерений замкнутого теодолитного хода

_______ где f_β – угловая невязка.

_______ где n –вершина углов, следовательно:

_______ Если полученная невязка является допустимой, она распределяется поровну на все углы. Поправки в углы вводятся со знаком, противоположным знаку невязки. Сумма исправленных углов должна быть в точности равна теоретической сумме.

4. Угловая невязка разомкнутого теодолитного хода

_______ где α_нач. и α_кон. – дирекционные углы сторон опорной сети, тогда:

_______ Подсчет допустимой невязки и ее распределение производится так же, как и для замкнутого хода.

5. Невязки в диагональном ходе

_______ Диагональный ход является разомкнутым ходом, поэтому его обработка производится так же, как и у разомкнутого хода. Например, для следующего рисунка.

_______ После обработки угловых измерений вычисляются дирекционные углы и румбы всех сторон хода.

_______ Причем вычисление дирекционных углов производится обязательно с контролем.

6. Прямая и обратная геодезические задачи

_______ Прямая геодезическая задача применяется при вычислении координатных точек теодолитного хода.

_______ Далее вычисляют arctg и находят числовое значение румба. Название румба определяют по знакам приращений координат, от румба переходят к дирекционному углу.
Длина линии может быть найдена по следующим формулам:

_______ Обратная геодезическая задача применяется при подготовке данных для перенесения проектов сооружений в натуру.

7. Уравнивание приращений координат

_______Уравниванием называется совокупность математических операций, выполняемых для получения вероятнейшего значения геодезических координат точек земной поверхности и для оценки точности результатов измерений.

_______ Уравнивание проводится для устранения невязок, обусловленных наличием ошибок в избыточно измеренных величинах, и для определения вероятнейших значений искомых неизвестных или их значений, близких к вероятнейшим. В процессе уравнвиания это достигается путём определения поправок к измеренным величинам (углам, направлениям, длинам линий или превышениям).

_______ Из решения прямой геодезической задачи по известным длинам сторон и румбам вычисляются приращения координат для каждой стороны хода по формулам:

_______ Далее вычисляются невязки в приращениях координат замкнутого хода.

_______ Из геометрии известно, что сумма проекций сторон многоугольника на любую ось равна нулю, следовательно:

_______ Под влиянием ошибок измерений замкнутый полигон будет разомкнутым на величину f_р – абсолютная невязка в периметре полигона.

_______ Если полученная невязка недопустима, то необходимо произвести повторное измерение длин линий.

_______ Если невязки допустимы, то они распределяются на приращения координат пропорционально длинам сторон с противоположным знаком, то есть сумма исправленных приращений должна быть точно равна теоретической сумме – в данном случае равна нулю.

_______ Определение допустимости невязок и их распределения производится так же, как для замкнутого теодолитного хода.

_______ По исправленным значениям приращений координат вычисляются координаты всех точек хода по формулам:

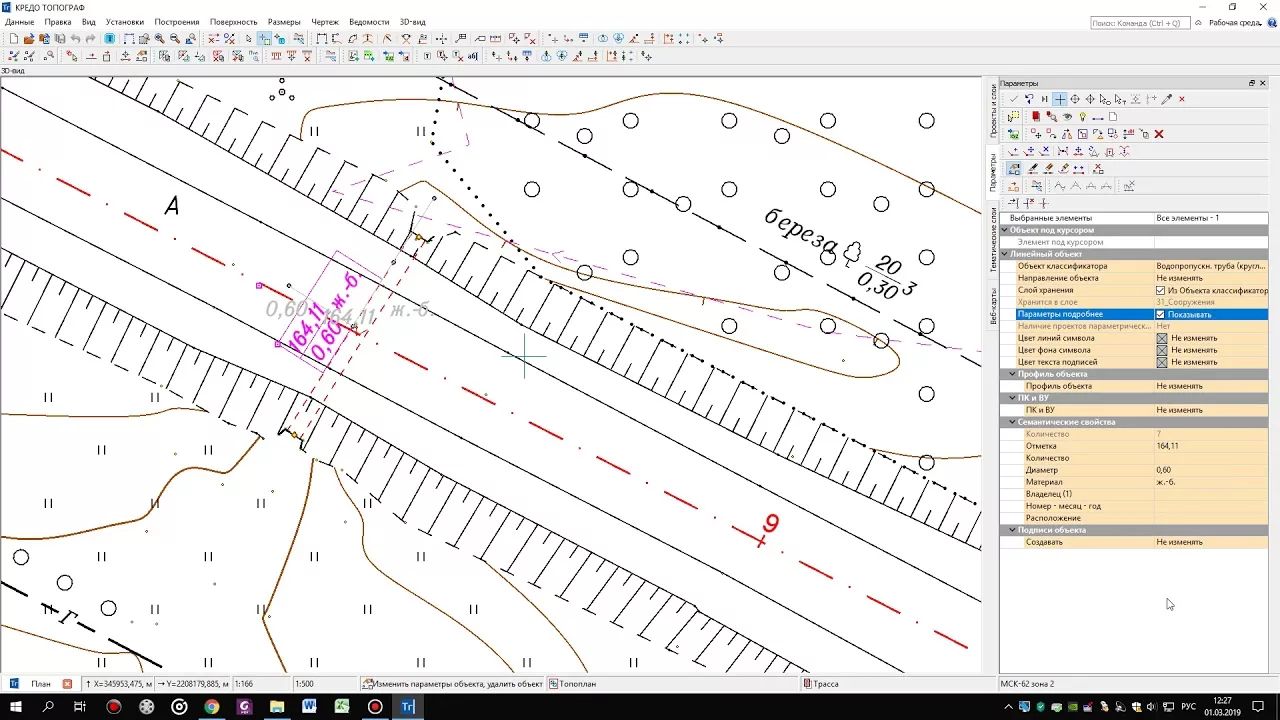

8. Построение плана

_______ Построение плана выполняются в следующей последовательности:
1) построение координатной сетки,
2) нанесение вершин теодолитного хода по координатам,
3) нанесение на план контуров местности,
4) оформление плана.

_______ Координатная сетка строится обычно со стороной 10х10 см.
Используется два способа:

_______ Построение сетки основано на построении прямоугольного треугольника с катетами 50x50 см и гипотенузой 70,711 см;

_______ Этот способ применяется при размере плана меньше, чем 50 см. Сетка контролируется путем сравнения длин сторон или диагоналей квадратов. Допустимое отклонение – 0,2 мм. Построенную сетку подписывают координатами так, чтобы участок поместился.

_______ Вершины теодолитного хода наносятся на план по координатам относительно сетки с помощью измерителя и поперечного масштаба.

_______ Контроль правильности построения точек выполняется по известным расстояниям между точками. Допустимое расхождение – 0,3 мм в масштабе плана.

_______ Например: 1:2000 – 0,6 м.

_______ Контуры местности наносятся на план в соответствии с абрисами.

_______ Оформление плана выполняется в строгом соответствии с условными знаками, установленными для данного масштаба.
