_______ Геодезия – это наука об измерениях на земной поверхности, выполняемых для изучения общей фигуры Земли, для составления планов и карт, для решения инженерных задач при изысканиях, проектировании, строительстве и эксплуатации инженерных сооружений.
_______В процессе своего развития геодезия разделилась на ряд самостоятельных научных дисциплин: высшую геодезию, топографию, инженерную геодезию, аэрофотогеодезию, картографию и космическую геодезию.
_______Высшая геодезия занимается определением фигуры и размеров всей Земли и значительных ее частей.
_______Топография занимается измерением и изображением на планах и картах земной поверхности.
_______Инженерная геодезия занимается вопросами геодезических работ при изысканиях, проектировании, строительстве и эксплуатации инженерных сооружений, при монтаже оборудования, при наблюдениях за вертикальными и горизонтальными смещениями инженерных сооружений и технологического оборудования.

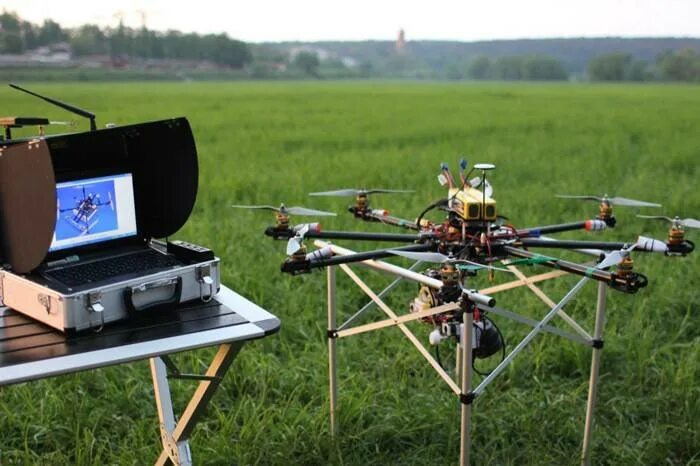

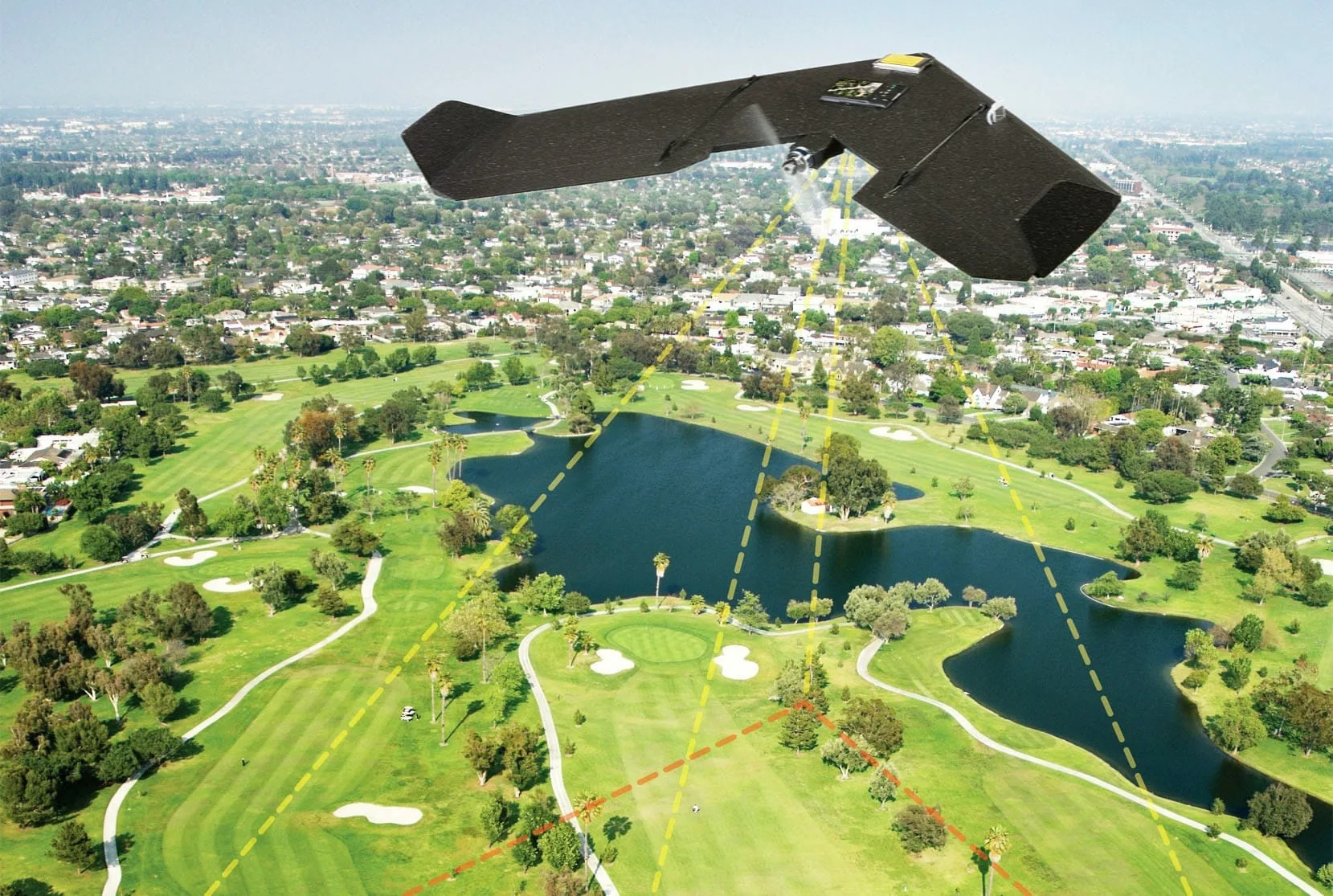

_______Аэрофотогеодезия занимается изучением методов и средств создания топографических карт и планов по материалам фотографирования Земли.
_______Картография занимается изучением методов составления, издания и использования карт.

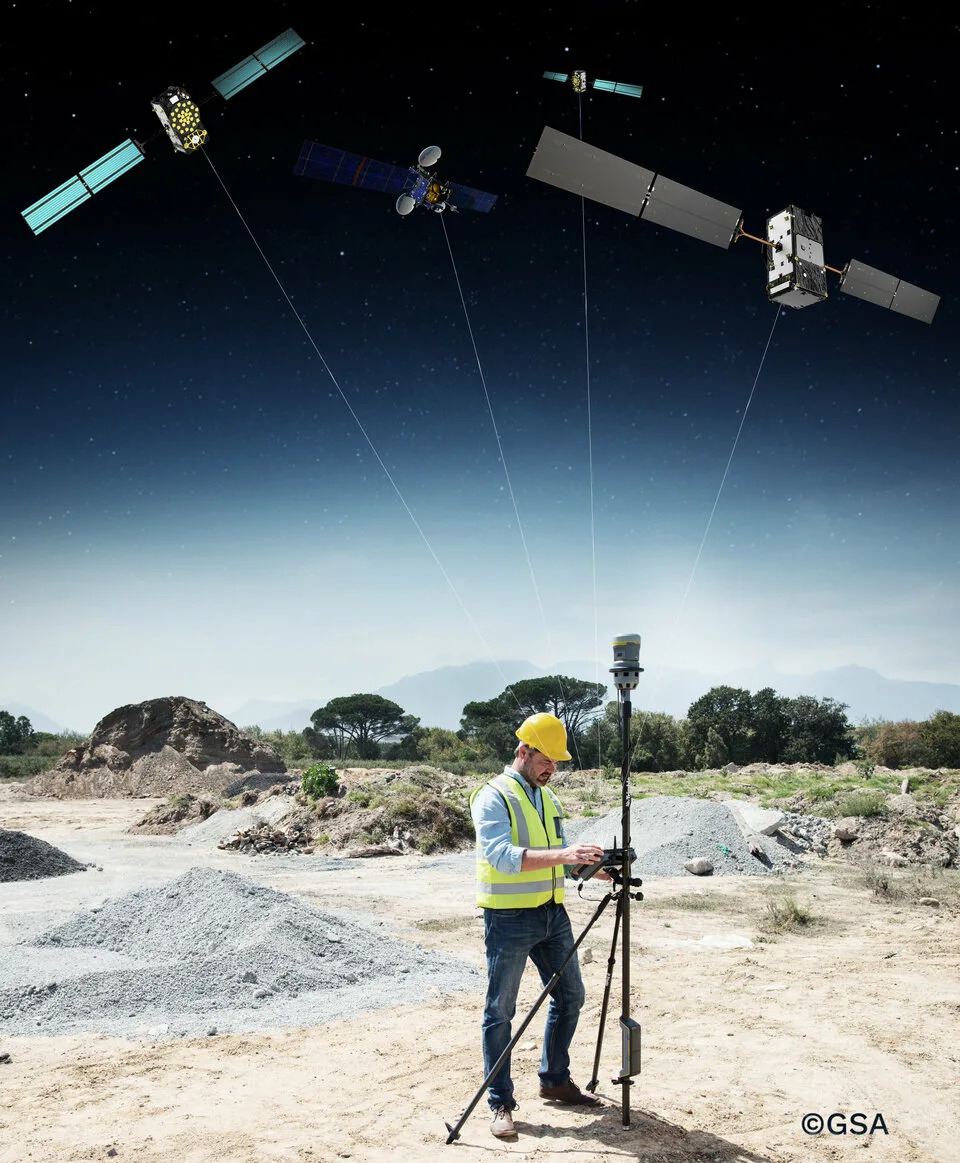

_______Космическая геодезия занимается обработкой измерений, полученных при помощи искусственных спутников Земли, орбитальных станций и межпланетных кораблей.
_______Геодезия имеет тесную связь с другими научными дисциплинами: математикой, астрономией, физикой, механикой, автоматикой, электроникой, географией, фотографией и черчением._______Предметом геодезии является планета Земля. Общая площадь Земли – 510 млн. км2; 71% поверхности Земли – это моря и океаны, 29% – суша. При определении положения точек земной поверхности обычно относят их к общей фигуре Земли, которую называют геоидом.
_______Геоид – это геометрическое тело, ограниченное уровенной поверхностью.
|
_______Уровенная поверхность – поверхность, совпадающая с поверхностью воды в морях и океанах, которые находятся в спокойном состоянии, продолженная под материками.
|
_______Эти величины определяют форму и размеры Земли. В 1946 году были приняты размеры земного эллипсоида, вычисленные группой российских ученых под руководством профессора Ф.Н. Красовского. Эти размеры: а = 6378245 м и b = 6356863 м.
_______На местности точки, линии, углы и контуры расположены в силу неровностей земной поверхности на возвышениях или впадинах. Так как возвышения и впадины являются пространственными формами, изобразить их на бумаге в виде плоской карты или плана достаточно непросто. Способы изображения земной поверхности на плоскости основываются на методе проекций.
_______При изучении действительной поверхности Земли точки местности проецируют отвесными линиями на поверхность земного эллипсоида. Так как уровенная поверхность радиусом до 20 км может быть заменена плоскостью, при относительно небольших площадях, точки местности проецируют на горизонтальную плоскость. Положение полученных проекций точек может быть определено координатами.
_______В результате перенесения точек на плоскость длины линий заменяют их горизонтальными проекциями, называемыми горизонтальными проложениями; пространственные углы заменяются плоскими, и вся фигура заменяется проекцией на горизонтальную плоскость (рис. 2).
|
_______В геодезии применяются следующие системы координат:
• Географическая система координат,
• Зональная система плоских прямоугольных координат Гаусса–Крюгера,
• Полярная система координат.
|
_______С помощью географических координат, то есть широт (φ) и долгот (λ), определяют положение точки относительно экватора и начального меридиана.
_______Широтой (φ) точки называется угол, составленный отвесной линией в данной точке и плоскостью экватора.
_______Долготой (λ) точки называется двугранный угол между плоскостью меридиана данной точки и плоскостью начального меридиана.
4.2. Зональная система плоских прямоугольных координат Гаусса–Крюгера
_______При геодезических работах на больших территориях применяется зональная система плоских прямоугольных координат Гаусса–Крюгера (рис. 4). Для этого земной шар делится меридианами на шестиградусные или трехградусные зоны (рис. 3). Счет зон ведется к востоку от Гринвичского меридиана. Каждая зона проецируется на плоскость таким образом, чтобы средний меридиан зоны был изображен прямой линией. Средний меридиан зоны называется осевым меридианом.
_______Изображение осевого меридиана принимается за ось абсцисс (x), изображение экватора – за ось ординат (y). За начало координат принимают точку пересечения осевого меридиана с экватором.
_______Чтобы не иметь отрицательных ординат, ординату осевого меридиана принимают равной 500 км. Перед ординатой точки указывается номер зоны, в которой точка расположена.
|
|
_______Зная географические координаты точки земной поверхности, можно вычислить зональные прямоугольные координаты, и, наоборот.
4.3. Полярная система координат
_______В полярной системе координат используются полярные углы и расстояния. Подробнее эта система будет рассмотрена в последующих лекциях.
_______Для полного определения положения точек земной поверхности необходимо знать высоты точек над принятой уровенной поверхностью. Высоты точек, которые определяются относительно поверхности эллипсоида (по отвесной линии), называются абсолютными высотами.
_______Абсолютная высота – длина перпендикуляра, опущенного из точки на уровенную поверхность, принятую за начало отсчета (поверхность эллипсоида).
|
_______За начало счета абсолютных высот принимается нуль Кронштадтского футштока (средний уровень воды в Балтийском море). Такая система высот называется Балтийской.
|
|
|
_______Числовые значения абсолютных высот точек земной поверхности называют отметками. Разность абсолютных высот двух любых точек называют превышением (h).
_______В строительстве для отдельных зданий счет высот ведется от чистого пола первого этажа.
_______Ориентировать линию – значит определить ее направление относительно исходного меридиана.
_______В качестве исходного направления служит меридиан начальной точки линии, или осевой меридиан зоны. Для ориентирования линий служат углы, называемые азимутами, дирекционными углами и румбами.
_______Азимутом - горизонтальный угол, отсчитываемый от северного направления меридиана по ходу часовой стрелки до направления данной линии.
_______Азимуты изменяются от 0º до 360º.
_______Азимутом называется истинным, если он отсчитывается от истинного меридиана, и магнитным, если отсчитывается от магнитного меридиана. Направление истинного меридиана в данной точке определяется из астрономических наблюдений, а направление магнитного меридиана – при помощи магнитной стрелки.

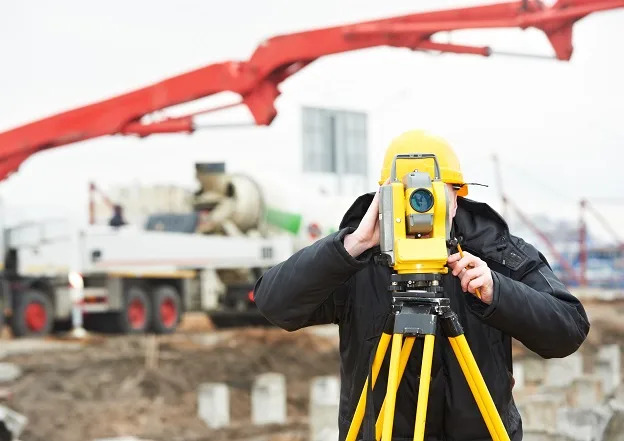

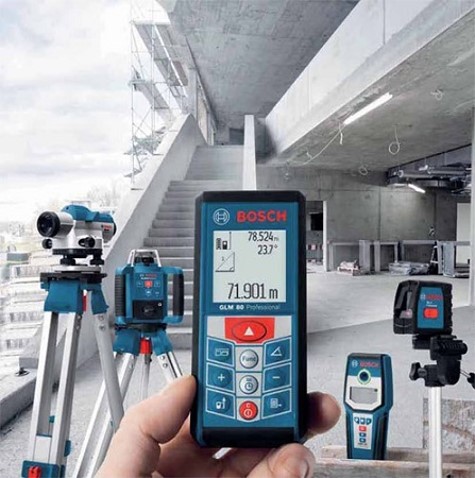

_______Азимут одной и той же линии в разных ее точках различен. Меридианы разных точек не параллельны между собой, так как они сходятся в точках полюсов. Отсюда азимут линии в разных ее точках имеет разное значение. Угол между направлениями двух меридианов называется сближением меридианов и обозначается γ. _______Для определения положения магнитного меридиана в геодезии применяют буссоль. Буссоль применяется в комплекте геодезических приборов (теодолитов, тахеометров и т.д.)
|
_______Дирекционным углом называется горизонтальный угол, отсчитываемый от северного направления осевого меридиана или линии ему параллельной по часовой стрелке до направления данной линии. Обозначается буквой α.
_______Дирекционные углы бывают прямыми и обратными (рис.10).
|
_______Обратный дирекционный угол вычисляется по формуле:
|
_______Румбом называется острый угол, отсчитываемый от ближайшего направления осевого меридиана (северного или южного) до данной линии (r).
Румб всегда сопровождается названием четверти, в которой расположена линия (рис. 11).
|
_______Для составления планов и карт необходимо на местности производить геодезические измерения. Комплекс таких измерений называется съемкой.
В зависимости от приборов и методов работы съемка бывает теодолитной, тахеометрической, фототопографической и т.д.
